Línea de producción de granulación húmeda

1. HLSG (Granulador Húmedo de Alta Velocidad)

2. Granulador de Lecho Fluidizado FL (Máquina de Granulación y Secado Integrados)

3. Molino de Cono de Vacío con Elevación PGL

4. Mezclador de Movimiento Multidimensional HTD

5. Prensa de Comprimidos

6. Máquina de Recubrimiento BG

Solución para la línea de producción de granulación húmeda

Descripción general

La línea de producción de granulación húmeda es un sistema sofisticado diseñado para producir eficientemente gránulos de alta calidad, ampliamente utilizados en diversas industrias, como la farmacéutica, la química y la alimentaria. Esta línea de producción integra una serie de equipos avanzados, cada uno de los cuales desempeña un papel crucial en el proceso de granulación, garantizando la estabilidad, uniformidad y calidad de los productos finales.

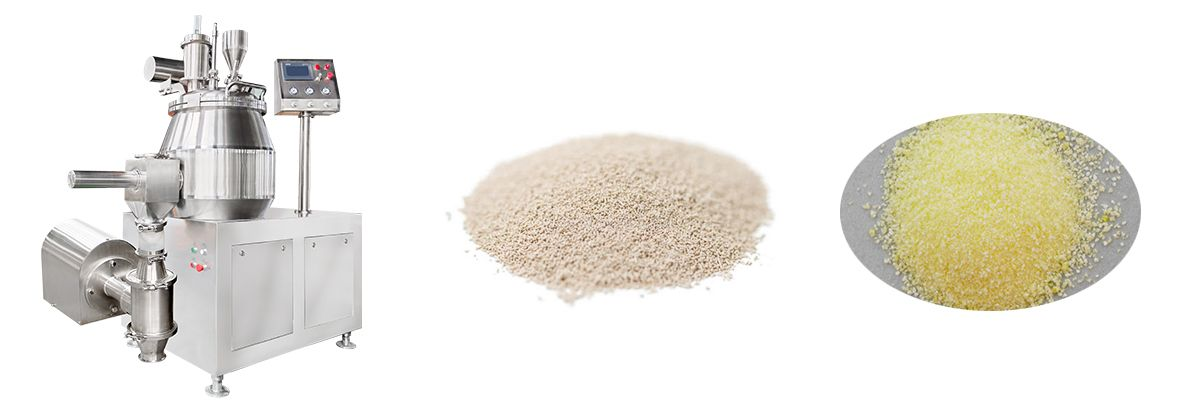

HLSG (Granulador Húmedo de Alta Velocidad)

El HLSG (Granulador Húmedo de Alta Velocidad) es la piedra angular del proceso de granulación húmeda. Gracias a su impulsor giratorio de alta velocidad, mezcla eficientemente materiales sólidos con aglutinantes líquidos. La alta velocidad del impulsor genera una potente fuerza de cizallamiento y mezclado, lo que garantiza una mezcla rápida y uniforme de materiales y aglutinantes. Esta mezcla rápida y uniforme promueve la formación de gránulos primarios, sentando las bases para los pasos de procesamiento posteriores. Su alta eficiencia garantiza que el proceso de granulación se complete en poco tiempo, mejorando la eficiencia general de la producción. Además, el HLSG es altamente adaptable a diferentes tipos de materiales y aglutinantes, lo que lo hace adecuado para una amplia gama de requisitos de producción.

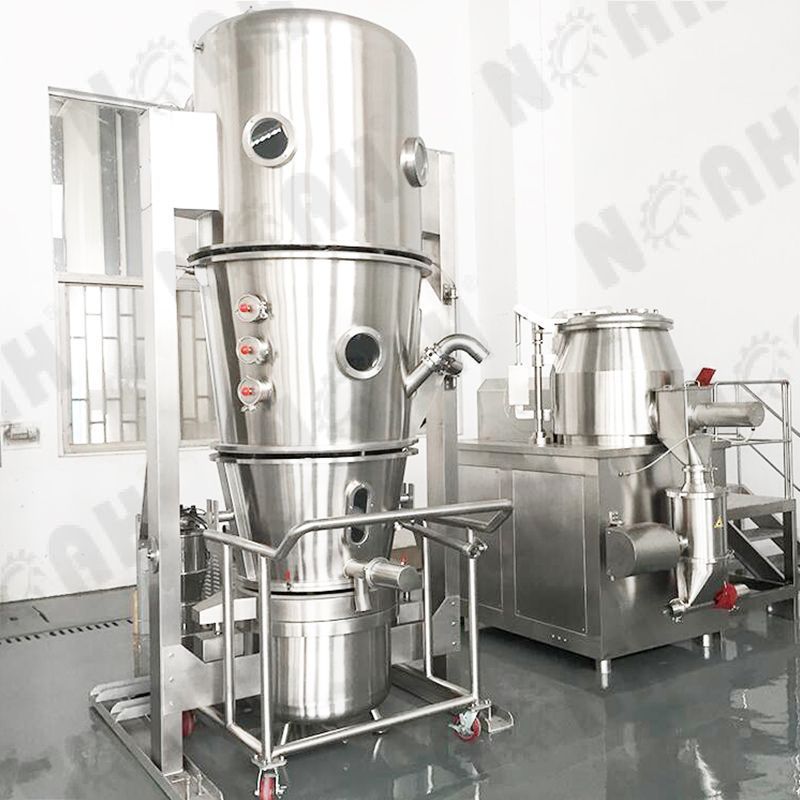

Granulador de Lecho Fluido FL (Máquina de Granulación y Secado Integrada)

El Granulador de Lecho Fluido FL, una máquina de granulación y secado integrada, desempeña un papel fundamental en la línea de producción. Tras la formación de los gránulos primarios en el Granulador de Lecho Fluido HLSG, estos se transfieren a este equipo. Allí, bajo la acción del flujo de aire caliente, los gránulos se fluidizan, lo que permite una mayor granulación y un secado simultáneo. El estado de fluidización garantiza que cada gránulo se exponga uniformemente al aire caliente, lo que resulta en un secado uniforme. Esta integración de procesos no solo reduce el número de pasos de producción, sino que también garantiza que los gránulos tengan un contenido de humedad uniforme, mejorando así la calidad del producto final. Además, el Granulador de Lecho Fluido FL ofrece un control preciso de parámetros como el flujo de aire, la temperatura y el tiempo de granulación, lo que permite a los operadores ajustar el proceso según las necesidades específicas del producto.

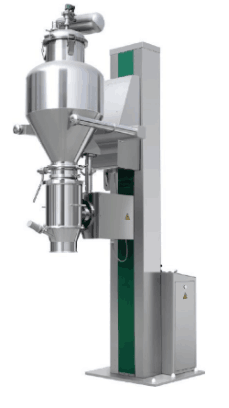

Molino de cono de vacío con elevación PGL

El molino de cono de vacío con elevación PGL se encarga de clasificar y refinar los gránulos tras el proceso de granulación y secado. Utiliza una criba cónica y un impulsor giratorio para triturar y tamizar los gránulos. La función de elevación facilita la carga y descarga de materiales, mejorando la comodidad operativa. El sistema de vacío del molino ayuda a evitar la salida de polvo, creando un entorno de trabajo limpio y reduciendo la pérdida de material. Este equipo garantiza una distribución uniforme del tamaño de partícula de los gránulos, esencial para los pasos de procesamiento posteriores, como el tableteado. También se puede ajustar para producir gránulos de diferentes tamaños de partícula, satisfaciendo diversas necesidades de producción.

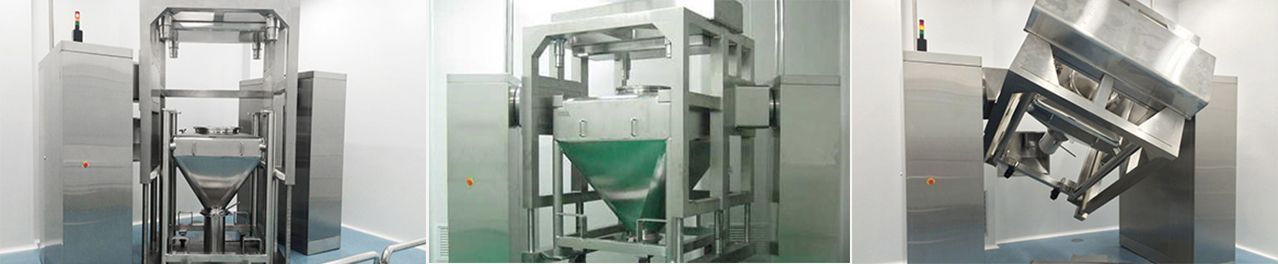

Mezclador de Movimiento Multidimensional HTD

Tras el dimensionado, puede ser necesario mezclar los gránulos con otros aditivos o excipientes para garantizar una distribución uniforme de los componentes. El Mezclador de Movimiento Multidimensional HTD logra esto gracias a su exclusivo movimiento multidimensional. A diferencia de los mezcladores tradicionales que giran en una sola dirección, este mezclador se mueve en múltiples direcciones, como rotación, revolución y balanceo, lo que promueve una mezcla completa de los materiales. Este movimiento multidimensional garantiza que incluso pequeñas cantidades de aditivos se distribuyan uniformemente en la mezcla de gránulos, mejorando la consistencia y la calidad del producto final. El mezclador tiene una gran capacidad y una alta eficiencia de mezcla, lo que lo hace ideal para la producción a gran escala.

Prensa de Comprimidos

La Prensa de Comprimidos se utiliza para comprimir los gránulos mezclados en comprimidos de formas y tamaños específicos. Funciona aplicando alta presión a los gránulos en una cavidad de matriz, lo que provoca su unión. La Prensa de Comprimidos está equipada con sistemas de control precisos para garantizar que los comprimidos tengan un peso, una dureza y un grosor uniformes. Puede producir tabletas a alta velocidad, satisfaciendo así las demandas de la producción en masa. Además, la máquina es fácil de operar y mantener, lo que reduce el tiempo de inactividad y mejora la eficiencia de la producción.

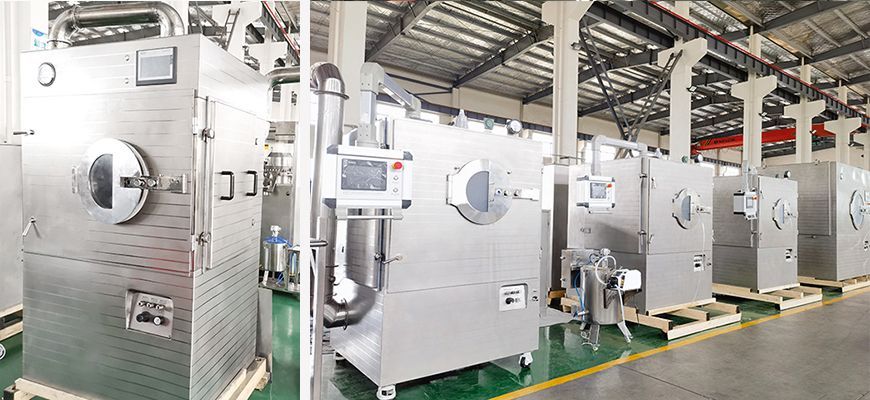

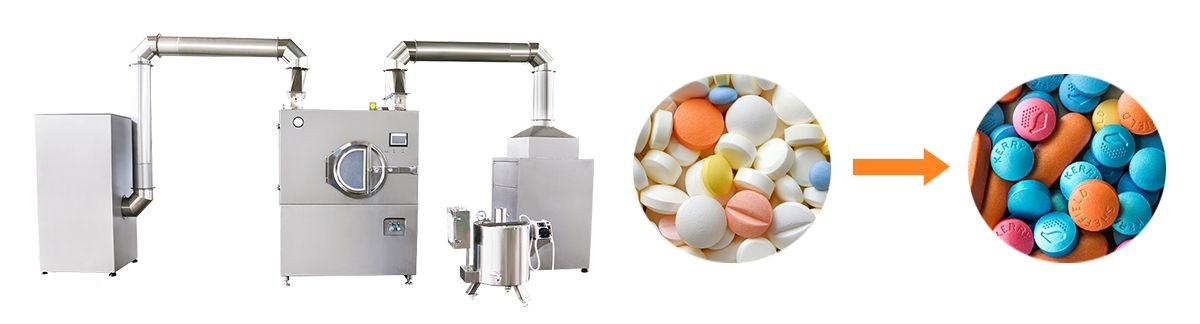

Máquina de Recubrimiento BG

Algunos productos requieren un recubrimiento para mejorar su estabilidad, sabor o apariencia. La Máquina de Recubrimiento BG está diseñada para este propósito. Aplica una solución de recubrimiento a la superficie de las tabletas de forma controlada. Las tabletas giran en un tambor y la solución de recubrimiento se pulveriza sobre ellas, formando una capa uniforme a medida que se evapora el disolvente. La Máquina de Recubrimiento BG ofrece un control preciso del espesor, la uniformidad y las condiciones de secado del recubrimiento, garantizando que las tabletas recubiertas cumplan con los estándares de calidad requeridos. Es adecuada para una variedad de materiales de recubrimiento, incluyendo polímeros, azúcares y pigmentos.

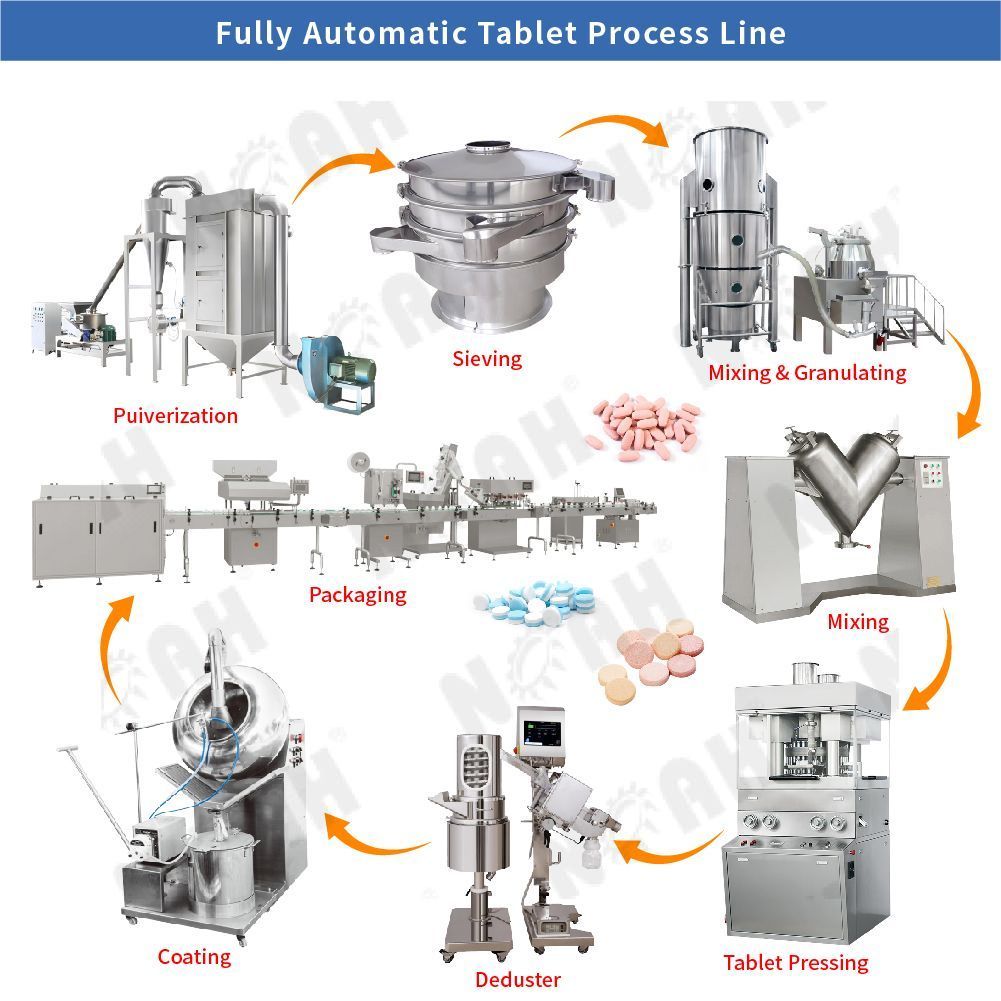

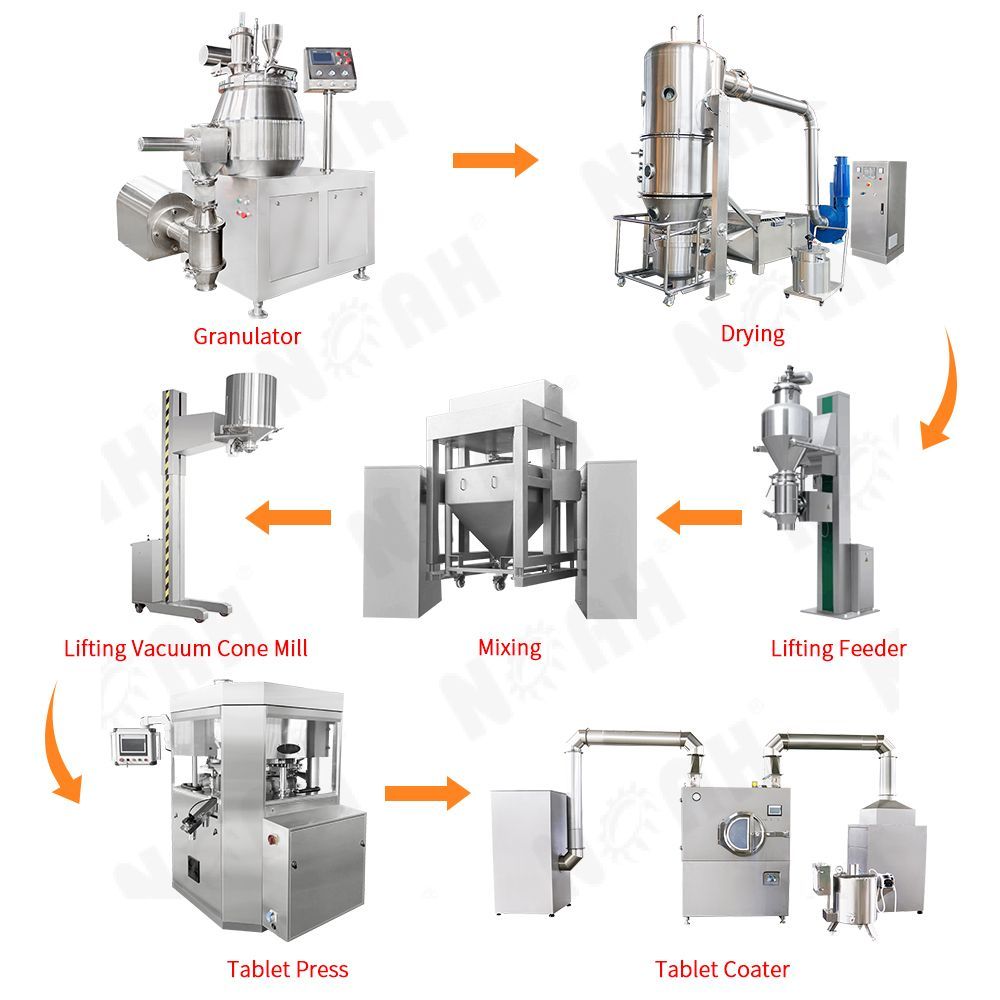

Proceso de trabajo de la línea de producción

El proceso de trabajo de la línea de producción de granulación húmeda comienza con la alimentación de materias primas al granulador de lecho fluidizado (HLSG). En el granulador de lecho fluidizado (HLSG), las materias primas se mezclan con aglutinantes para formar gránulos primarios. Estos gránulos primarios se transfieren al granulador de lecho fluidizado FL, donde se someten a un proceso de granulación y secado por aire caliente. Tras el secado, los gránulos se envían al molino de cono de vacío de elevación PGL para su clasificación por tamaño y refinado, logrando un tamaño de partícula uniforme. Los gránulos clasificados se transportan posteriormente al mezclador de movimiento multidimensional HTD, donde se mezclan con aditivos o excipientes para garantizar una distribución uniforme de los componentes. Los gránulos mezclados se introducen en la prensa de comprimidos, que los comprime para formar comprimidos. Finalmente, los comprimidos se envían a la máquina de recubrimiento BG para su recubrimiento, si es necesario, obteniendo así el producto final.

Ventajas de la línea de producción

Alta eficiencia de producción: La integración de diversos equipos y la automatización del proceso de producción reducen las operaciones manuales y el tiempo de producción, mejorando así la eficiencia general.

Calidad estable del producto: Cada equipo de la línea de producción ofrece un control preciso de los parámetros del proceso, garantizando la uniformidad y estabilidad de los gránulos y del producto final.

Gran adaptabilidad: La línea de producción puede procesar una amplia gama de materiales y satisfacer diferentes requisitos de producción mediante el ajuste de los parámetros del proceso y la configuración del equipo.

Entorno de producción limpio: El uso de sistemas de vacío y diseños a prueba de polvo en equipos como el molino cónico de vacío de elevación PGL garantiza un entorno de trabajo limpio, reduciendo la contaminación del material.

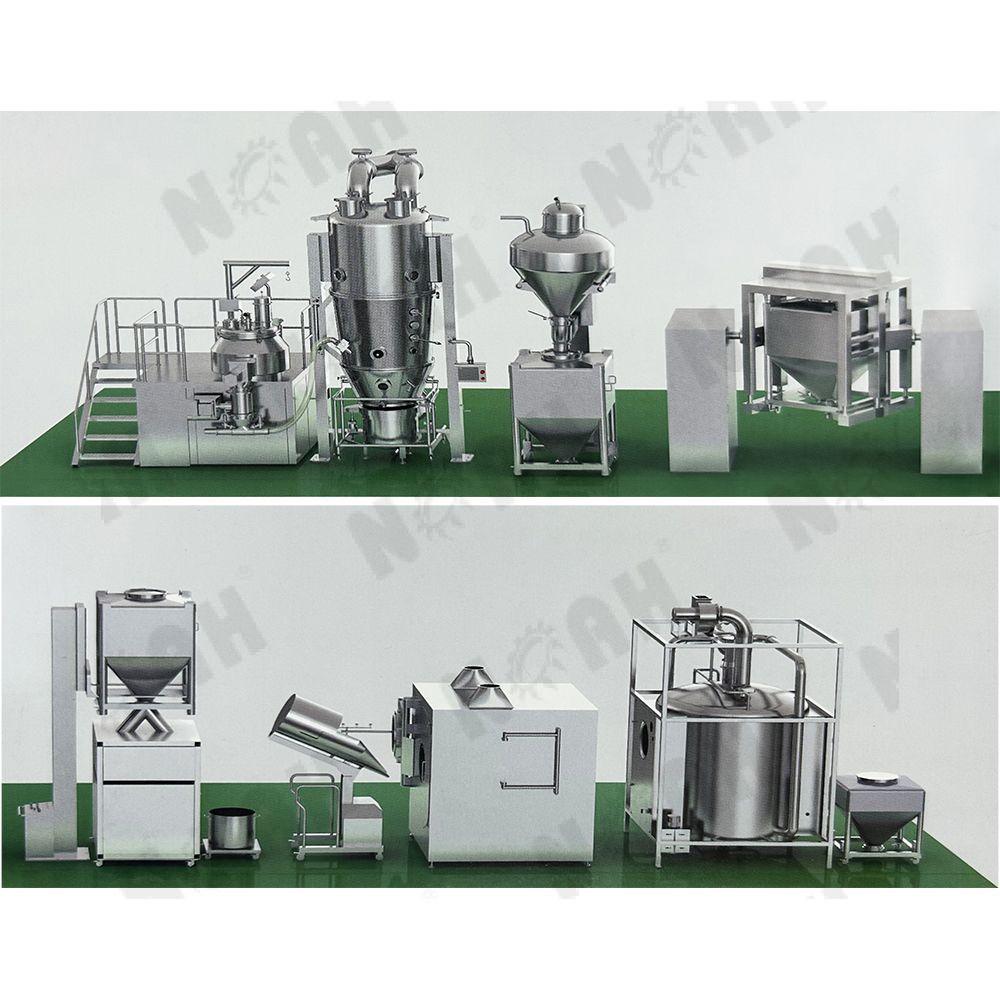

En conclusión, la línea de producción de granulación húmeda que consta de HLSG, granulador de lecho fluidizado FL, molino cónico de vacío de elevación PGL, mezclador de movimiento multidimensional HTD, prensa de tabletas y máquina de recubrimiento BG proporciona una solución eficiente, confiable y de alta calidad para la producción de gránulos en diversas industrias.
